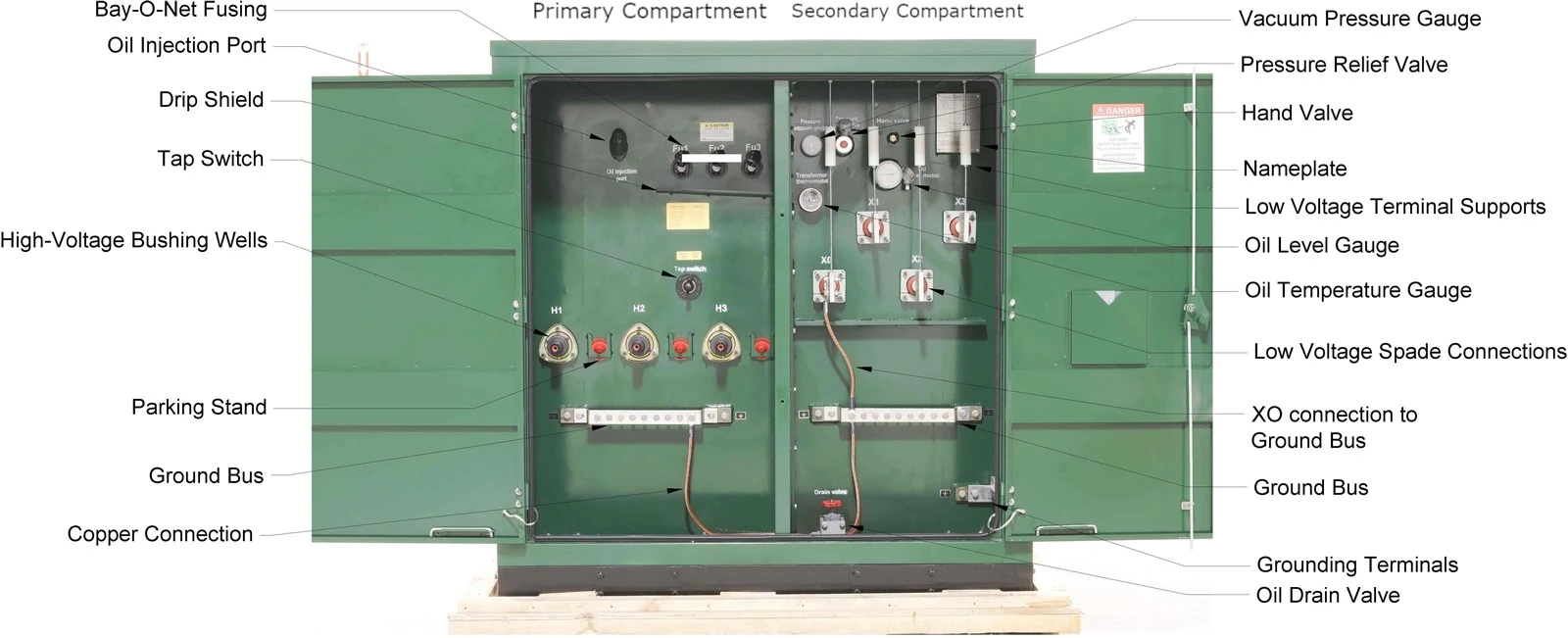

Pad-monterede transformere (PMT'er)er robuste, udendørs elektriske distributionsenheder installeret på betonpuder. Deres indre er ikke en tilfældig samling, men er videnskabeligt opdelt i to kernerum: det primære rum (høj-spænding) og det sekundære rum (lavt-spænding). Hver huser standardiserede komponenter med forskellige funktioner, der arbejder sammen for at sikre sikker, stabil og effektiv kraftoverførsel.
1. Primært (Høj-) rum
Dette rum er ansvarligt for at modtage og administrere den indgående-højspændingsstrømforsyning med fokus på sikkerhedsbeskyttelse, spændingsregulering og sikker forbindelse.
- Bugt-O-netsikring (stik-i fuld rækkeviddesikring):Fungerer som det primære sikkerhedsforsvar for-højspændingssiden. Den kan afbryde kort-strøm eller alvorlige overbelastningsstrømme inden for millisekunder for at beskytte transformatorkernen.
- Oliepåfyldningsventil/prop:Anvendes til efterfyldning eller udskiftning af transformatorolien, som både tjener til isolering og varmeafledning. Dens støvhætte forhindrer forurening.
- Trykskifter:Giver mulighed for at finjustere- antallet af drejninger i højspændingsviklingen (når den er af-spænding) for at kompensere for udsving i indgangsspændingen, hvilket sikrer en stabil udgangsspænding.
- Høj-bøsningsbrønd (kabelrum):Et låst, isoleret rum designet til sikkert at rumme højspændingskabelafslutningerne, hvilket giver fysisk isolation fra strømførende dele for driftssikkerhed.
- Kabelparkeringsstativ med jordkrog og busstang til jord:Under vedligeholdelse kan højspændingskabelafslutningen flyttes til "parkeringsstanderen" og jordes sikkert. Jordskinnen er det fælles punkt, hvor alle jordforbindelsesledere i rummet konvergerer, hvilket sikrer sikker fejlstrømafledning til jorden.
2. Sekundært rum (lav-spænding).
Dette rum distribuerer den nedtrappede-spænding til slutbrugere- med fokus på statusovervågning, strømudgang og bekvemmelighed ved vedligeholdelse.
- Tryk-Vakuummåler og trykaflastningsventil:Måleren overvåger internt tryk eller oliedensitet. Overtryksventilen er en kritisk sikkerhedsanordning, der automatisk åbner for at udlufte overtryk forårsaget af interne fejl, hvilket forhindrer tankbrud.
- Olieniveaumåler og olietemperaturmåler:Oliestandsmåleren angiver tilstrækkeligheden af isoleringsolie. Olietemperaturmåleren giver en direkte aflæsning af transformatorens driftstemperatur; unormale stigninger tjener som en tidlig advarsel for overbelastning eller fejl.
- Driftsventil og olieaftapningsventil:Bruges til at kontrollere olieflow, dræne gammel olie eller udtrække olieprøver til test, hvilket letter rutinemæssig vedligeholdelse.
- Lav-udgangsskinne/klemmer og isolerende understøtninger:Samleskinnerne eller terminalerne leverer den lave-spændingsstrøm. De isolerende understøtninger giver mekanisk fiksering og sikrer korrekt elektrisk frigang for at forhindre kortslutninger.
- Typeskilt og jordforbindelsesklemmer:Typeskiltet viser nøgleparametre som kapacitet og spændingsværdier. De eksterne jordingsterminaler bruges til at forbinde tanken sikkert til jordingsnettet, en grundlæggende sikkerhedsfunktion.
Sammenfattende,det indre af en pad-monteret transformerer et sofistikeret, indbyrdes afhængigt system. Hver komponent opfylder en specifik og uerstattelig funktion, der skaber en komplet og pålidelig vej fra høj-modtagelse til lav-spændingsfordeling. Dette design gør PMT'er velegnede til udbredt anvendelse i bynet, boligkomplekser og industriparker.
